Чугун литейный, передельный

Чугун — сплав железа с углеродом (и другими элементами). Содержание углерода в чугуне не менее 2,14 %, сплавы с содержанием углерода менее 2,14 % называются сталью. Углерод придаёт сплавам железа твёрдость, снижая пластичность и вязкость. Углерод в чугуне может содержаться в виде цементита и графита. В зависимости от формы графита и количества цементита, выделяют белый, серый, ковкий и высокопрочный чугуны. Чугуны содержат постоянные примеси (Si, Mn, S, P), а в некоторых случаях также легирующие элементы (Cr, Ni, V, Al и другие). Как правило, чугун хрупок.

Температура плавления чугуна — от 1150 до 1200 °C (от 2100 до 2190 °F), то есть примерно на 300 °C (572 °F) ниже, чем у чистого железа.

Литье чугуна передельного

Чугун передельный — предназначен для дальнейшего передела в сталь и переплавки в чугунолитейных цехах при производстве отливок. Передельный чугун марок ПЛ1 и ПЛ2 изготовляют с массовой долей углерода от 4,0 до 4,5% включительно.

Передельный процесс — это процесс получения стали из руды в два этапа: чугун получают из руды, а затем «переделывают» в сталь.

Чугун передельный предназначен для дальнейшего передела в сталь и переплавки в чугунолитейных цехах при производстве отливок.

Передельный чугун марок ПЛ1 и ПЛ2 изготовляют с массовой долей углерода от 4,0 до 4,5% включительно.

На поверхности чушек не должно быть остатков шлака. Допускается налет извести, графита и других компонентов смеси для опрыскивания мульд, не влияющих на качество чугуна.

Чугун передельный - П1, П2; передельный чугун для отливок - ПЛ1, ПЛ2, передельный фосфористый чугун - ПФ1, ПФ2, ПФ3, передельный высококачественный чугун ПВК1, ПВК2, ПВК3 чугун с пластинчатым графитом СЧ; цифры стоящие после букв "СЧ", обозначают величину временного сопротивлению разрыву в кгс/мм; антифрикционный чугун АЧС - антифрикционный серый, АЧВ - антифрикционный высокопрочный, АЧК - антифрикционный ковкий; чугун с шаровидным графитом для отливок ВЧ; цифры после букв "ВЧ" означают временное сопротивление разрыву в кгс/мм ; чугун легированный со специальными свойствами Ч; буквы после буквы "Ч" означают легирующие элементы: Х - хром, С - кремний, Г - марганец, Н - никель, Д - медь, М - молибден, Т - титан, П - фосфор, Ю - алюминий. Цифры после букв означают среднее содержание основных легирующих элементов в процентах. Буква "Ш" в конце марки чугуна указывает, что чугун имеет графит шаровидной формы. ковкий чугун КЧ ; цифры, стоящие после букв "КЧ", означают временное сопротивление разрыву в кгс/мм и относительное удлинение в процентах.

Чугун передельный предназначен для дальнейшего передела в сталь или переплавки в чугунолитейных цехах при производстве отливок.

В зависимости от массовой доли кремния и назначения изготовляется:

  • передельный чугун для сталеплавильного производства (П1 и П2);
  • передельный чугун для литейного производства (ПЛ1 и ПЛ2);
  • передельный фосфористый чугун (ПФ1, ПФ2, ПФ3);
  • передельный высококачественный чугун (ПВК1, ПВК2, ПВК3).

Чугун передельный изготовляется в чушках без пережимов, с одним или двумя пережимами. Толщина чушки в месте пережима должна быть не более 50 мм. Масса чушки должна быть не более 18, 30, 45, 55 кг. Количество боя чушек чугуна должно быть не более 2% массы партии. К бою относятся куски не более 2 кг.

В низкокремнистом передельном чугуне марок П2, ПФ3 и ПВК3, а также в чугуне марок ПЛ1 и ПЛ2 в малых чушках количество боя должно быть не более 4% массы партии.

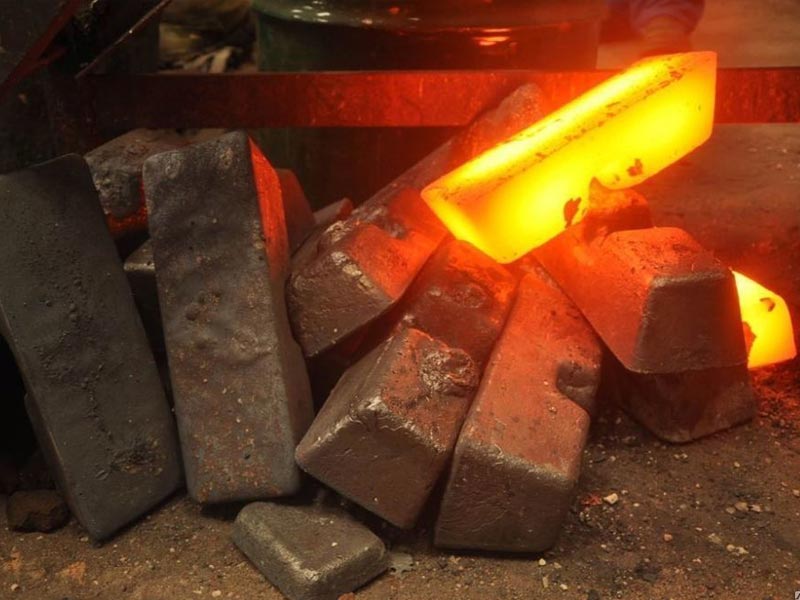

Литейный чугун

Чугун литейный - выплавляемый в доменной печи, содержащий подавляющую часть углерода в виде свободного графита и имеющий в своём составе кремний до 3,75%, служит одним из основных компонентов шихты, используемой в производстве отливок из серого, ковкого, отбелённого чугуна, в том числе легированного чугуна и модифицированного чугуна в чугунолитейном производстве.

Выплавляют коксовый, древесноугольный и специальный литейные чугуны. Для применения в изготовлении изделий посредством отливки в земляные формы литейные чугуны должны удовлетворять следующим требованиям: быть легкоплавкими, чтобы при сравнительно низких температурах могли точнее выполнять форму; давать плотные и беспузыристые отливки; давать малое изменение объема при застывании изделия. Кроме того, сообразно назначению чугун должен давать отливки, обладающие требуемой твердостью, прочностью и упругостью.

В зависимости от массовой доли кремния изготавливают чугун литейный марок: Л1, Л2, Л3, Л4, Л5, Л6. Литейный чугун, соответствующий определенной марке по массовой доле кремния, но не соответствующий по массовой доле серы, относят к ближайшей марке по кремнию и к соответствующей категории по массовой доле серы.

Литейный чугун поставляется в чушках без пережимов, с одним или двумя пережимами. На поверхности чушек не должно быть остатков шлака. Допускается налет извести, графита и других компонентов смеси для опрыскивания мульд, не влияющих на качество чугуна.



Скачать справочник по литью чугуна
